Jak dobrać palnik Platinum Bio VG 16 kW do kotła i do domu?

Platinum Bio VG 16 pracuje z mocą od 5,1 do 17 kW i pasuje do kotła, w którym ruszt może pracować w poziomie, z otworem montażowym 125 mm, ciągiem 0,15–0,25 mbar w komorze spalania i co najmniej 200 mm od końca palnika do ściany wymiennika (instrukcja palnika, str. 7, 14 i 15). Według naszych wskaźników 16 kW wystarcza na dom do 230 m² dobrze ocieplony.

Wyliczenie orientacyjne według wskaźników z naszych montaży. Ile ciepła trafi do domu, zależy też od kotła, w którym palnik pracuje.

Producent dobiera moc palnika z mocy kotła podzielonej przez jego sprawność i dopuszcza palnik o 10% mocniejszy od mocy nominalnej kotła (str. 12). Ocenę, czy palnik zmieści się w komorze, i sam montaż wykonuje autoryzowany serwis; palnika nie montuje się w kotle o zbyt małej komorze spalania (str. 14). Podaj nam model i moc kotła oraz metraż domu, sprawdzimy dobór.

Jak działa palnik Platinum Bio VG?

Platinum Bio VG zmienia długość rusztu zależnie od mocy, z jaką pracuje, i czyści ruszt mechanicznie przy rozpalaniu, wygaszaniu oraz w czasie pracy, więc nie trzeba go wygaszać do czyszczenia (cennik i strona producenta). VG to skrót od variable geometry, zmiennej geometrii; rozwiązanie jest chronione patentem nr 228615.

• Budowa: nakładka ceramiczna, przegroda rusztu, ruchomy ruszt, obudowa rusztu, korpus i obudowa palnika (instrukcja, str. 9).
• Dwa podajniki: podajnik ze zbiornika i podajnik palnika; ich rozdzielenie chroni paliwo w zbiorniku przed płomieniem (str. 19).
• Zabezpieczenia: czujnik w korpusie przy 70°C wyłącza dmuchawę i podajniki, elastyczna rura przepala się w kontrolowany sposób, system wyrównania ciśnień, ogranicznik temperatury bezpieczeństwa STB ustawiony na 90°C (str. 18 i 19).
• Wykrywanie zablokowanego rusztu i automatyczne usuwanie usterki, czyszczenie powietrzem (cennik producenta).
• Czujnik poziomu paliwa w zbiorniku z wyprzedzeniem wyświetla na regulatorze informację o zasypie (strona producenta).

System OMS: co zyskujesz

Palnik Platinum Bio VG ze sterownikiem ecoMAX 920-O TOUCH ma system OMS: czujnik kontroluje ilość pelletu w zasobniku, a sterownik liczy popiół i z wyprzedzeniem wyświetla komunikat na ekranie. Producent podaje, że rozwiązanie jest zastrzeżone w Urzędzie Patentowym RP.

• Wiesz, kiedy dosypać pellet: czujnik poziomu paliwa w zasobniku wykrywa niski stan, a sterownik ecoMAX 920-O TOUCH wyświetla komunikat „Rezerwa paliwa”.
• Palnik grzeje dalej, zanim dosypiesz: po sygnale czujnika pracuje na rezerwie pelletu, a na ekranie widzisz, ile kilogramów zostało do spalenia.
• Łatwy powrót do pracy po dosypaniu pelletu: gdy rezerwa się skończy, sterownik wyłącza palnik, zanim opróżni się podajnik, więc układ podawania się nie zapowietrza.
• Nie musisz zgadywać, czy popielnik jest pełny: sterownik liczy spalony pellet, pokazuje zapełnienie popielnika w procentach i z wyprzedzeniem przypomina o jego opróżnieniu.
• Palnik nie pracuje z przepełnionym popielnikiem: po spaleniu ustawionej ilości pelletu sterownik wyświetla alarm „Pełny popielnik” i wyłącza palnik.
• Stan pelletu sprawdzisz bez schodzenia do kotłowni: panel pokojowy ecoSTER TOUCH (do dokupienia) pokazuje poziom paliwa w zasobniku i komunikaty sterownika.

Zobacz system OMS na naszym filmie:

Więcej naszych filmów o systemie OMS:

• Jak ustawić podłogówkę? System OMS informuje, kiedy wyczyścić kocioł i zasypać pellet
• Kocioł Twin Bio Luxury Compact Kostrzewa: system OMS i jego inteligentne funkcje

Co palnik robi sam, a co zostaje dla Ciebie?

Palnik sam rozpala, moduluje moc, czyści ruszt w trakcie pracy i informuje o kończącym się paliwie; Ty dosypujesz pellet, raz w tygodniu czyścisz ruszt, nakładkę ceramiczną i tylną ścianę rusztu (instrukcja, str. 19).

Przed czyszczeniem wyłączasz palnik, czekasz na koniec wygaszania, odłączasz zasilanie i odczekujesz co najmniej godzinę, aż palnik i kocioł ostygną (str. 18). Popiół przechowuj w metalowym pojemniku z pokrywą (str. 22). Zapytaj nas o uruchomienie i przegląd w Twojej okolicy.

Jaki sterownik jest w zestawie i czy sterujesz nim z telefonu?

W zestawie jest regulator Platinum Bio ecoMAX 920-O TOUCH z kolorowym panelem dotykowym, a z telefonu sterujesz nim po dokupieniu modułu internetowego ecoNET300 (instrukcja regulatora, rozdz. 8.33; cennik producenta).

• Steruje: podajnikiem ze zbiornika i podajnikiem palnika, wentylatorem, zapalarką, pompami c.o., c.w.u. i kotłową, siłownikiem mieszacza, obsługuje czujnik poziomu paliwa (strona producenta).
• Obiegi: w standardzie jeden zawór mieszający, do 5 obiegów z zaworami po dodaniu modułów rozszerzeń B i C (cennik producenta).
• Panele pokojowe: ecoSTER TOUCH przewodowy albo bezprzewodowy z funkcją zdalnego sterowania kotłem, termostaty tygodniowe; wszystkie jako opcja.
• ecoNET300: podgląd i sterowanie przez Wi-Fi albo LAN w przeglądarce i w aplikacji mobilnej (instrukcja regulatora, rozdz. 8.33).
• Montaż automatyki: na zbiorniku, w pomieszczeniu o temperaturze 0–50°C i wilgotności 5–70% (instrukcja palnika, str. 16).

Napisz, jeśli chcesz sterować z telefonu, dobierzemy moduł.

Jaki pellet spala palnik i na ile starczy zasobnik?

Platinum Bio VG spala certyfikowany pellet drzewny klasy A1 i A2, a pełny zasobnik 295 l przy mocy nominalnej starcza według karty katalogowej na około 52 godziny (instrukcja, str. 7; strona producenta). Przy mniejszej mocy zasobnik starcza dłużej.

Paliwo ma mieć małą ilość drobnych frakcji, które mogą klinować ruszt, i nie może zawierać kamieni (str. 6). Nie dopuszczaj do zupełnego opróżnienia zbiornika (str. 3). Zbiornik ma otwór załadowczy 559 × 559 mm (str. 7). Zapytaj nas o pellet, policzymy, na ile starczy w Twoim domu.

Jak zamontować palnik w kotle i podłączyć instalację?

Palnik mocujesz do kotła dwiema śrubami M8, a kocioł podłączasz do instalacji z zaworem mieszającym i pompą obiegu kotłowego, które zapewniają temperaturę wody powrotnej co najmniej 45°C (instrukcja, str. 15 i 29). Bez tego producent nie uznaje gwarancji (str. 29).

• Zestaw na palecie: palnik z kolanem zasypowym, rurą elastyczną i automatyką, zbiornik paliwa, zsyp i podajnik (str. 6).
• Rura elastyczna naprężona, bez załamań, nie dotyka gorących elementów, zaciśnięta opaskami na obu końcach; pellet ma się zsypywać bez oporów (str. 11).
• Komin: w dolnym zakresie mocy spaliny mogą mieć poniżej 100°C, dlatego producent zaleca komin niewrażliwy na wilgoć, na przykład z wkładem kwasoodpornym (str. 13).
• Wentylacja kotłowni: nawiew świeżego powietrza co najmniej taki jak wywiew spalin (str. 12).
• Prąd: 230 V/50 Hz, gniazdo ze stykiem ochronnym, osobny obwód z wyłącznikiem nadprądowym i różnicowoprądowym (str. 13).
• Naczynie wyrównawcze połączone z kotłem bez armatury odcinającej, a przed podłączeniem komina opinia zakładu kominiarskiego (str. 27).

Opisz nam kocioł i instalację, sprawdzimy montaż palnika.

Czy palnik Platinum Bio VG 16 kW zmieści się przy Twoim kotle?

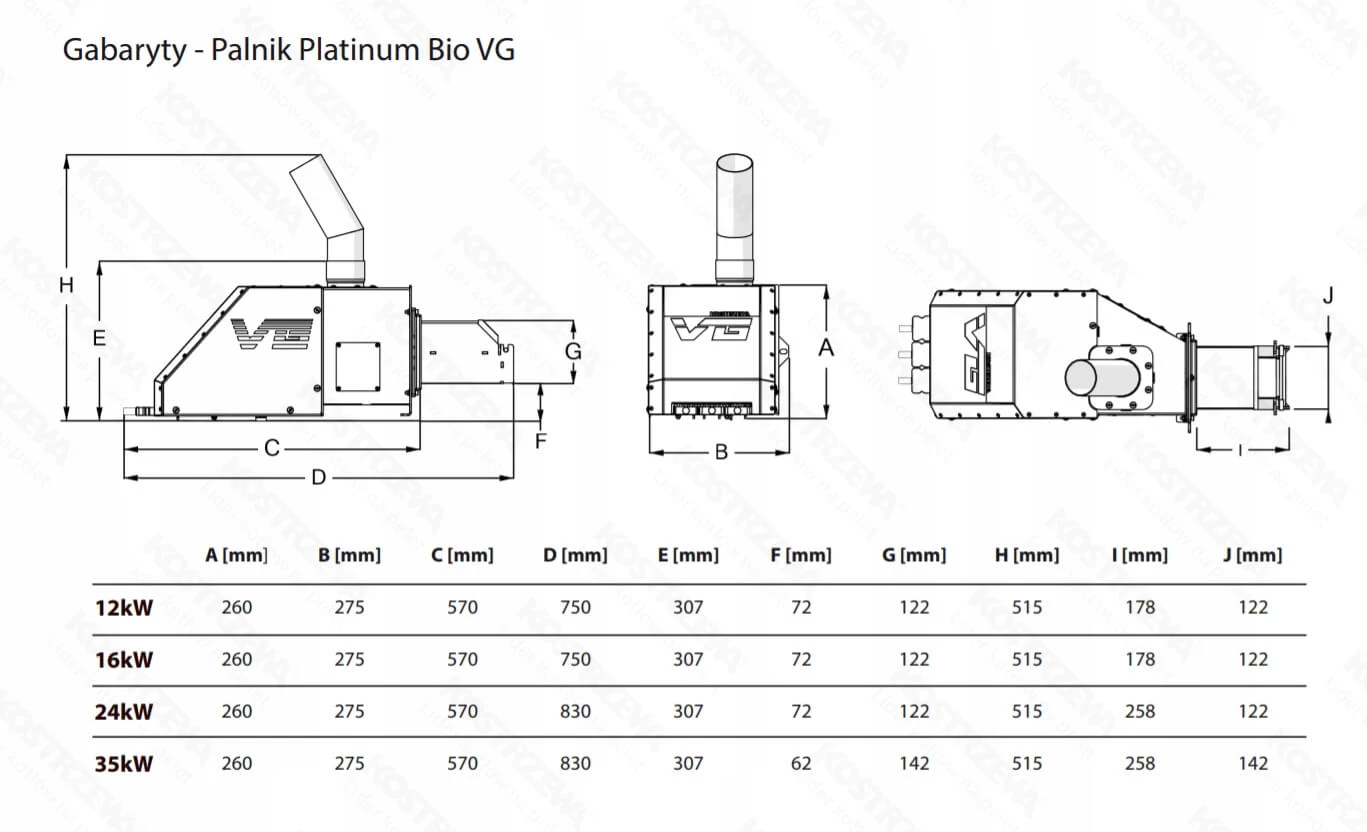

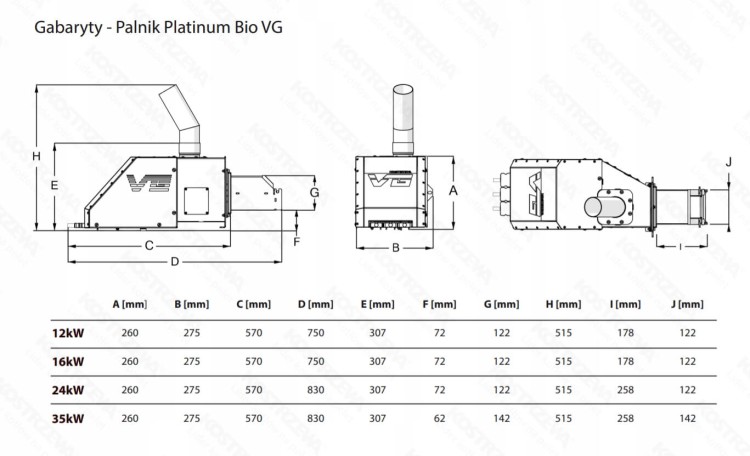

Palnik ma 275 mm szerokości, 515 mm wysokości z kolanem zasypowym i 750 mm długości, a waży 20 kg (rysunek gabarytowy, instrukcja str. 7 i 8). Zasobnik 295 l stoi obok kotła, a automatyka jest montowana na zasobniku (str. 16).

Podajnik paliwa dla mocy 12–24 kW ma 1595 mm długości (str. 10). Rysunek gabarytowy jest w plikach do pobrania. Wyślij nam wymiary drzwiczek i komory kotła.

Jakie ma parametry techniczne?

Dane z karty katalogowej i tabeli wymiarów w instrukcji palnika Platinum Bio VG PL 02.18, rysunku gabarytowego, strony i cennika producenta.

Jaką gwarancję ma palnik Platinum Bio VG?

Kostrzewa daje 3 lata gwarancji na trwałość zewnętrznego korpusu palnika, 2 lata na automatykę, ślimak, motoreduktor, wentylatory, obudowę rusztu, czujniki i mechanizm czyszczący oraz 1 rok na ruszt, ceramikę i zapalarkę (instrukcja, str. 28). Gwarancja obowiązuje na terenie Polski.

• warunki: płatne pierwsze uruchomienie przez autoryzowany serwis, płatny przegląd co roku do końca gwarancji i montaż instalacji przez instalatora z uprawnieniami, wszystko wpisane w karcie gwarancyjnej (str. 28),
• zawór mieszający z pompą obiegu kotłowego i powrót co najmniej 45°C (str. 29),
• kartę gwarancyjną odsyłasz do dwóch tygodni od instalacji, najpóźniej dwa miesiące od zakupu (str. 3),
• gwarancję można przedłużyć pakietem gwarancyjnym (str. 28),
• producent ma w Polsce ponad 200 autoryzowanych serwisantów (strona producenta).

Zapytaj nas o warunki przed zakupem.

Najczęstsze pytania klientów

Do jakiego kotła pasuje Platinum Bio VG?

Do kotła, w którym ruszt palnika może pracować w poziomie, z otworem montażowym 125 mm i komorą, w której płomień rozwija się swobodnie. Ocenę możliwości montażu wykonuje autoryzowany serwis.

Co znaczy VG w nazwie palnika?

Variable geometry, czyli zmienna geometria: ruszt zmienia długość zależnie od mocy, z jaką pracuje palnik.

Czy trzeba wygaszać palnik do czyszczenia?

Nie, ruszt jest czyszczony mechanicznie w trakcie pracy. Raz w tygodniu czyścisz ruszt, nakładkę ceramiczną i tylną ścianę rusztu na wyłączonym i ostudzonym palniku.

Na ile starczy zasobnik 295 l?

Według karty katalogowej około 52 godziny pracy z mocą nominalną. Przy mniejszej mocy dłużej.

Czy sterujesz palnikiem z telefonu?

Tak, po dokupieniu modułu internetowego ecoNET300 do regulatora ecoMAX 920-O TOUCH.

Jaki pellet spala Platinum Bio VG?

Certyfikowany pellet drzewny klasy A1 i A2, wymagania dla pelletu A1 są w tabeli wyżej.

Co jest w zestawie?

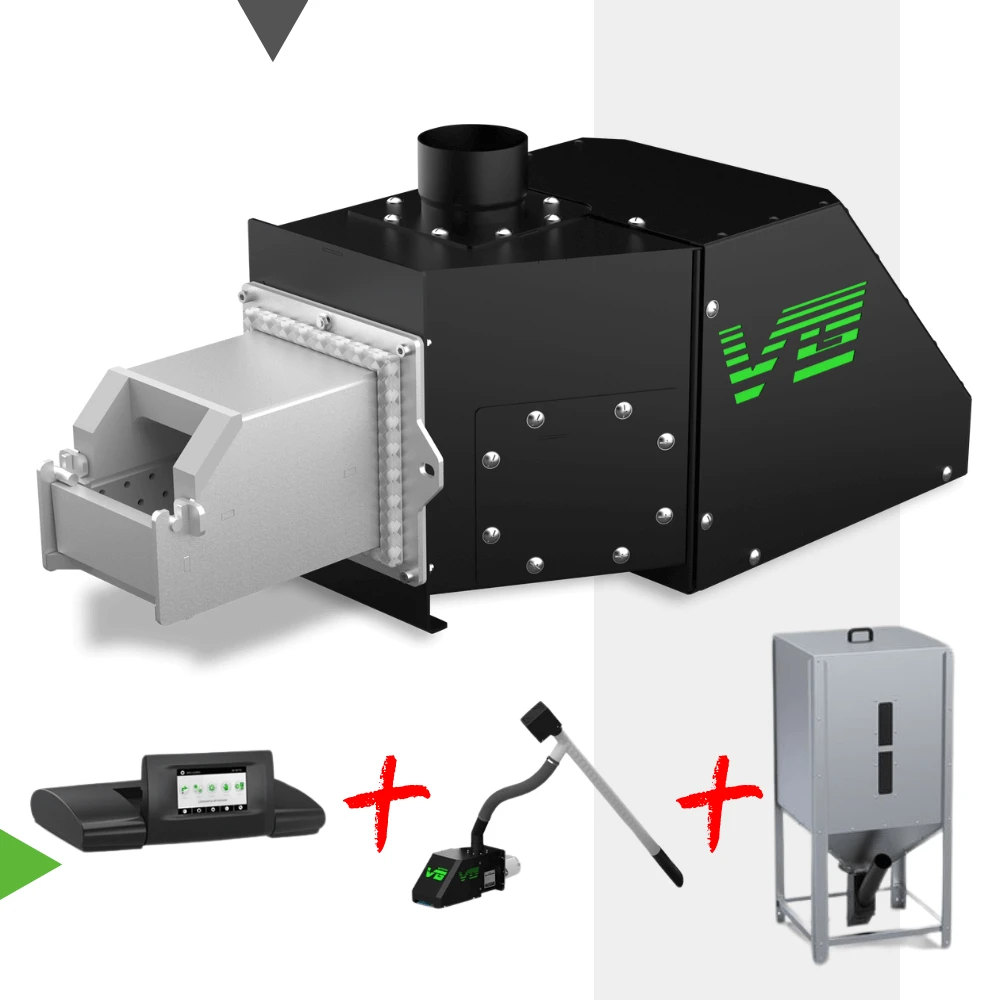

Palnik z kolanem zasypowym, rurą elastyczną i automatyką, zbiornik paliwa 295 l, zsyp i podajnik.

Ile kosztuje palnik z montażem?

Cena zestawu jest przy przycisku koszyka. Montaż w kotle wyceniamy po obejrzeniu kotła, napisz do nas.

Jaki ustawić czas podawania pelletu?

Czasu podawania nie ustawiasz ręcznie. W trybie PRACA regulatora ecoMAX 920-O TOUCH podajnik załącza się cyklicznie, a czas jego pracy sterownik wylicza automatycznie z mocy palnika wymaganej w danej chwili. Nastawą jest „Czas cyklu w trybie PRACA” w ustawieniach serwisowych palnika, czyli czas podawania razem z czasem postoju podajnika. W ustawieniach serwisowych jest też test wydajności podajnika: po czasie testu ważysz podane paliwo i wpisujesz wartość w panelu.

Jak ustawić parametry pieca na pellet?

W menu użytkownika regulatora ecoMAX 920-O TOUCH ustawiasz w „Ustawieniach kotła” temperaturę zadaną kotła, tryb regulacji, czyszczenie palnika i obniżenia nocne, a po podłączeniu odpowiedniego czujnika także sterowanie pogodowe z krzywą grzewczą. Osobno ustawiasz temperaturę zadaną ciepłej wody i tryb Lato/Zima. Tryb regulacji wybierasz z dwóch: Standardowy zmienia moc palnika trójstopniowo, a Fuzzy Logic płynnie. Regulator może sam podnieść temperaturę zadaną kotła, żeby załadować zasobnik ciepłej wody albo zasilić obiegi mieszaczy.

Inne moce i wersje palnika Platinum Bio VG

Platinum Bio VG jest produkowany w czterech wielkościach: 12, 16, 24 i 35 kW, wszystkie z zasobnikiem 295 l; na tej karcie sprzedajemy 16 kW.

Dane z instrukcji palnika (str. 7 i 8) i rysunku gabarytowego.

Potrzebujesz innej mocy? Napisz do nas, sprawdzimy dostępność. Pozostałe urządzenia znajdziesz w kategorii Kostrzewa.

Dlaczego warto kupić u nas?

Od 2012 roku dobieramy, sprzedajemy i montujemy urządzenia grzewcze na pellet.

• przed zamówieniem sprawdzamy, czy Platinum Bio VG pasuje do Twojego kotła i do budynku,
• doradzamy przy wyborze pelletu, zbiornika i ustawieniu podajnika,
• robimy kompletną instalację: dobór, montaż, autoryzowane uruchomienie gwarancyjne oraz serwis gwarancyjny i pogwarancyjny,
• do około 120 km od Osielska montujemy sami, w pozostałej części Polski wysyłamy sprawdzone firmy partnerskie z okolicy klienta.

Dokumenty do pobrania

Na dole strony są dokumenty producenta dla palnika Platinum Bio VG. Warto je przejrzeć przed zakupem i pokazać instalatorowi.

• instrukcja palnika Platinum Bio VG: karta katalogowa, wymiary, montaż, konserwacja i gwarancja,
• instrukcja regulatora ecoMAX 920-O TOUCH: obsługa, ustawienia, współpraca z ecoNET300,
• rysunek gabarytowy palnika z tabelą wymiarów,
• instrukcja montażu zbiornika 295 l,
• deklaracja zgodności WE.

Szukasz innego dokumentu? Napisz do nas, poszukamy go u producenta.
