Jak dobrać palnik Platinum Bio VG 35 kW do kotła i do domu?

Platinum Bio VG 35 pracuje z mocą od 10,5 do 35 kW i pasuje do kotła, w którym ruszt może pracować w poziomie, z otworem montażowym 145 mm, ciągiem 0,15–0,25 mbar w komorze spalania i co najmniej 300 mm od końca palnika do ściany wymiennika (instrukcja palnika, str. 7, 14 i 15). Według naszych wskaźników 35 kW wystarcza na dom do 500 m² dobrze ocieplony.

Wyliczenie orientacyjne według wskaźników z naszych montaży. Ile ciepła trafi do domu, zależy też od kotła, w którym palnik pracuje.

Producent dobiera moc palnika z mocy kotła podzielonej przez jego sprawność i dopuszcza palnik o 10% mocniejszy od mocy nominalnej kotła (str. 12). Ocenę, czy palnik zmieści się w komorze, i sam montaż wykonuje autoryzowany serwis (str. 14). Podaj nam model i moc kotła oraz metraż domu, sprawdzimy dobór.

Jak działa palnik Platinum Bio VG?

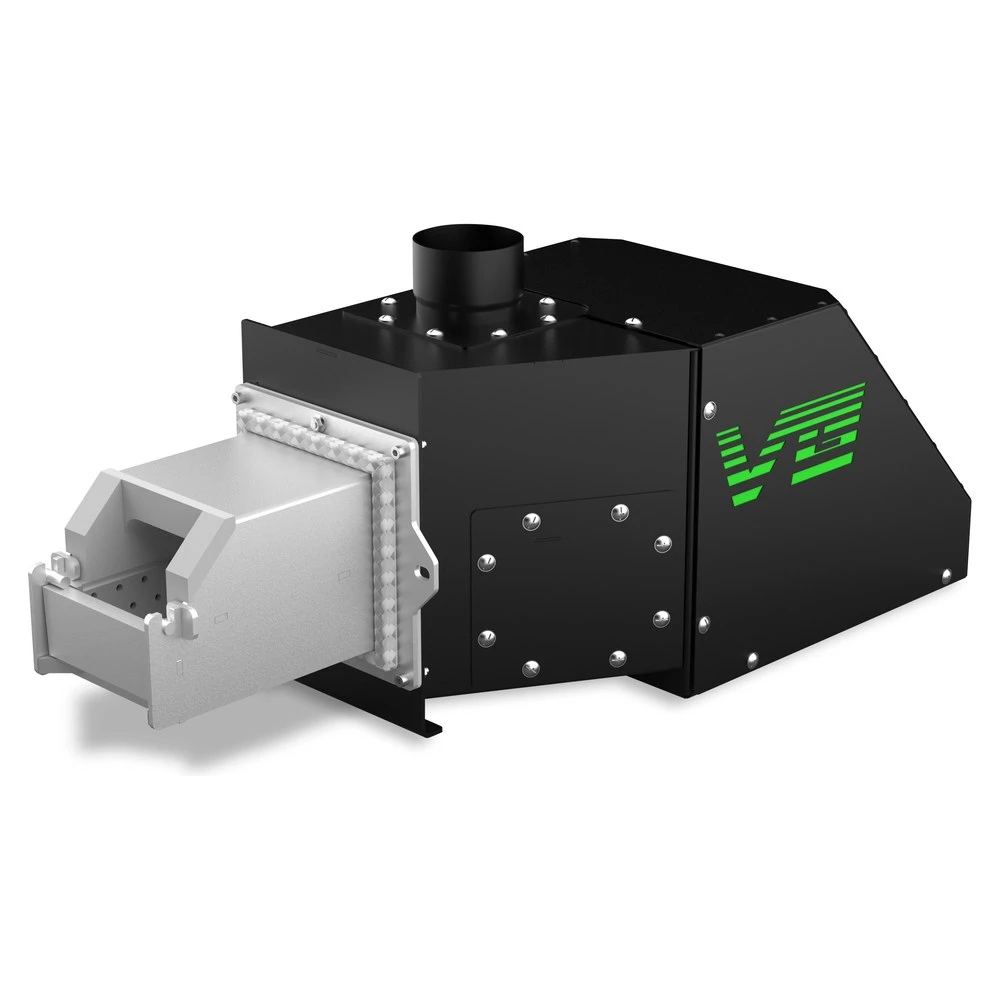

Platinum Bio VG zmienia długość rusztu zależnie od mocy, z jaką pracuje, i czyści ruszt mechanicznie przy rozpalaniu, wygaszaniu oraz w czasie pracy, więc nie trzeba go wygaszać do czyszczenia (cennik i strona producenta). VG to skrót od variable geometry, zmiennej geometrii; rozwiązanie jest chronione patentem nr 228615.

• Budowa: nakładka ceramiczna, przegroda rusztu, ruchomy ruszt, obudowa rusztu, korpus i obudowa palnika (instrukcja, str. 9).
• Dwa podajniki: podajnik ze zbiornika i podajnik palnika chronią paliwo w zbiorniku przed płomieniem (str. 19).
• Zabezpieczenia: czujnik w korpusie przy 70°C, system wyrównania ciśnień, ogranicznik temperatury bezpieczeństwa STB ustawiony na 90°C (str. 18 i 19).
• Czujnik poziomu paliwa w zbiorniku z wyprzedzeniem wyświetla na regulatorze informację o zasypie (strona producenta).

System OMS: co zyskujesz

Palnik Platinum Bio VG ze sterownikiem ecoMAX 920-O TOUCH ma system OMS: czujnik kontroluje ilość pelletu w zasobniku, a sterownik liczy popiół i z wyprzedzeniem wyświetla komunikat na ekranie. Producent podaje, że rozwiązanie jest zastrzeżone w Urzędzie Patentowym RP.

• Wiesz, kiedy dosypać pellet: czujnik poziomu paliwa w zasobniku wykrywa niski stan, a sterownik ecoMAX 920-O TOUCH wyświetla komunikat „Rezerwa paliwa”.
• Palnik grzeje dalej, zanim dosypiesz: po sygnale czujnika pracuje na rezerwie pelletu, a na ekranie widzisz, ile kilogramów zostało do spalenia.
• Łatwy powrót do pracy po dosypaniu pelletu: gdy rezerwa się skończy, sterownik wyłącza palnik, zanim opróżni się podajnik, więc układ podawania się nie zapowietrza.
• Nie musisz zgadywać, czy popielnik jest pełny: sterownik liczy spalony pellet, pokazuje zapełnienie popielnika w procentach i z wyprzedzeniem przypomina o jego opróżnieniu.
• Palnik nie pracuje z przepełnionym popielnikiem: po spaleniu ustawionej ilości pelletu sterownik wyświetla alarm „Pełny popielnik” i wyłącza palnik.
• Stan pelletu sprawdzisz bez schodzenia do kotłowni: panel pokojowy ecoSTER TOUCH (do dokupienia) pokazuje poziom paliwa w zasobniku i komunikaty sterownika.

Co palnik robi sam, a co zostaje dla Ciebie?

Palnik sam rozpala, moduluje moc, czyści ruszt w trakcie pracy i informuje o kończącym się paliwie; Ty dosypujesz pellet, raz w tygodniu czyścisz ruszt, nakładkę ceramiczną i tylną ścianę rusztu (instrukcja, str. 19).

Przed czyszczeniem wyłączasz palnik, odłączasz zasilanie i odczekujesz co najmniej godzinę (str. 18). Zapytaj nas o uruchomienie i przegląd w Twojej okolicy.

Jaki sterownik jest w zestawie i czy sterujesz nim z telefonu?

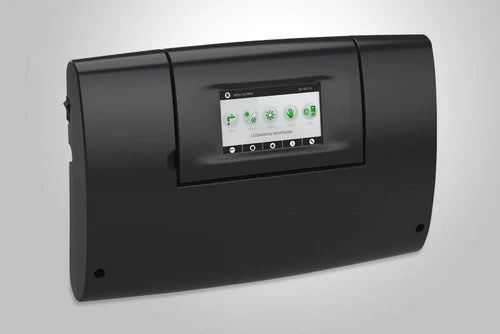

W zestawie jest regulator Platinum Bio ecoMAX 920-O TOUCH z kolorowym panelem dotykowym, a z telefonu sterujesz nim po dokupieniu modułu internetowego ecoNET300 (instrukcja regulatora, rozdz. 8.33; cennik producenta).

• Obiegi: w standardzie jeden zawór mieszający, do 5 obiegów z zaworami po dodaniu modułów rozszerzeń B i C (cennik producenta).
• Panel pokojowy ecoSTER TOUCH i termostaty tygodniowe są opcją (cennik producenta).
• ecoNET300: podgląd i sterowanie przez Wi-Fi albo LAN w aplikacji mobilnej (rozdz. 8.33).

Napisz, jeśli chcesz sterować z telefonu, dobierzemy moduł.

Jaki pellet spala palnik i na ile starczy zasobnik?

Platinum Bio VG spala certyfikowany pellet drzewny klasy A1 i A2, a pełny zasobnik 295 l przy mocy nominalnej starcza według karty katalogowej na około 22 godziny (instrukcja, str. 7; strona producenta). Przy mniejszej mocy zasobnik starcza dłużej.

Zbiornik ma otwór załadowczy 559 × 559 mm (str. 7). Zapytaj nas o pellet, policzymy, na ile starczy w Twoim domu.

Jak zamontować palnik w kotle i podłączyć instalację?

Palnik mocujesz do kotła dwiema śrubami M8, a kocioł podłączasz do instalacji z zaworem mieszającym i pompą obiegu kotłowego, które zapewniają temperaturę wody powrotnej co najmniej 45°C (instrukcja, str. 15 i 29). Bez tego producent nie uznaje gwarancji (str. 29).

• Zestaw na palecie: palnik z kolanem zasypowym, rurą elastyczną i automatyką, zbiornik paliwa, zsyp i podajnik (str. 6).
• Komin: w dolnym zakresie mocy spaliny mogą mieć poniżej 100°C, dlatego producent zaleca komin niewrażliwy na wilgoć, na przykład z wkładem kwasoodpornym (str. 13).
• Prąd: 230 V, osobny obwód z wyłącznikiem nadprądowym i różnicowoprądowym (str. 13).

Opisz nam kocioł i instalację, sprawdzimy montaż palnika.

Czy palnik Platinum Bio VG 35 kW zmieści się przy Twoim kotle?

Palnik ma 275 mm szerokości, 515 mm wysokości z kolanem zasypowym i 830 mm długości, a waży 26,5 kg (rysunek gabarytowy, instrukcja str. 7 i 8). Zasobnik 295 l stoi obok kotła, a automatyka jest montowana na zasobniku (str. 16).

Rysunek gabarytowy jest w plikach do pobrania. Wyślij nam wymiary drzwiczek i komory kotła.

Jakie ma parametry techniczne?

Dane z karty katalogowej i tabeli wymiarów w instrukcji palnika Platinum Bio VG PL 02.18, rysunku gabarytowego, strony i cennika producenta.

Jaką gwarancję ma palnik Platinum Bio VG?

Kostrzewa daje 3 lata gwarancji na trwałość zewnętrznego korpusu palnika, 2 lata na automatykę, ślimak, motoreduktor, wentylatory, obudowę rusztu, czujniki i mechanizm czyszczący oraz 1 rok na ruszt, ceramikę i zapalarkę (instrukcja, str. 28). Gwarancja obowiązuje na terenie Polski.

• warunki: płatne pierwsze uruchomienie przez autoryzowany serwis, płatny przegląd co roku do końca gwarancji i montaż instalacji przez instalatora z uprawnieniami (str. 28); takie uruchomienie wykonujemy my,
• zawór mieszający z pompą obiegu kotłowego i powrót co najmniej 45°C (str. 29),
• gwarancję można przedłużyć pakietem gwarancyjnym (str. 28).

Zapytaj nas o warunki przed zakupem.

Najczęstsze pytania klientów

Do jakiego kotła pasuje Platinum Bio VG?

Do kotła, w którym ruszt palnika może pracować w poziomie, z otworem montażowym 145 mm i komorą, w której płomień rozwija się swobodnie. Ocenę możliwości montażu wykonuje autoryzowany serwis.

Co znaczy VG w nazwie palnika?

Variable geometry, czyli zmienna geometria: ruszt zmienia długość zależnie od mocy, z jaką pracuje palnik.

Jaki ustawić czas podawania pelletu?

Nie ustawiasz go sam. W trybie PRACA regulator ecoMAX 920-O TOUCH wylicza czas pracy podajnika automatycznie z wymaganej mocy palnika, wydajności podajnika i kaloryczności paliwa (instrukcja regulatora, rozdz. 8.6). Regulacji palnika przy uruchomieniu dokonuje autoryzowany serwis (instrukcja palnika, str. 17). Takie uruchomienie wykonujemy my.

Jak ustawić parametry pieca na pellet?

Temperaturę zadaną kotła, ciepłej wody i obiegu mieszacza ustawiasz w menu użytkownika (instrukcja regulatora, rozdz. 8.3). Ustawienia palnika są w menu serwisowym, dostępnym tylko po wpisaniu hasła serwisowego (rozdz. 14).

Na ile starczy zasobnik 295 l przy palniku 35 kW?

Według karty katalogowej około 22 godziny pracy z mocą nominalną. Przy mniejszej mocy dłużej.

Czy sterujesz palnikiem z telefonu?

Tak, po dokupieniu modułu internetowego ecoNET300 do regulatora ecoMAX 920-O TOUCH.

Co jest w zestawie?

Palnik z kolanem zasypowym, rurą elastyczną i automatyką, zbiornik paliwa 295 l, zsyp i podajnik.

Ile kosztuje palnik z montażem?

Cena palnika jest przy przycisku koszyka. Montaż w kotle wyceniamy po obejrzeniu kotła, napisz do nas.

Inne moce i wersje palnika Platinum Bio VG

Platinum Bio VG jest produkowany w czterech wielkościach: 12, 16, 24 i 35 kW, wszystkie z zasobnikiem 295 l; na tej karcie sprzedajemy 35 kW.

Dane z instrukcji palnika (str. 7 i 8) i rysunku gabarytowego.

Potrzebujesz innej mocy? Napisz do nas, sprawdzimy dostępność. Pozostałe urządzenia znajdziesz w kategorii Kostrzewa.

Dlaczego warto kupić u nas?

Od 2012 roku dobieramy, sprzedajemy i montujemy urządzenia grzewcze na pellet.

• przed zamówieniem sprawdzamy, czy Platinum Bio VG pasuje do Twojego kotła i do budynku,
• doradzamy przy wyborze pelletu, zbiornika i ustawieniu podajnika,
• robimy kompletną instalację: dobór, montaż, autoryzowane uruchomienie gwarancyjne oraz serwis gwarancyjny i pogwarancyjny,
• do około 120 km od Osielska montujemy sami, w pozostałej części Polski wysyłamy sprawdzone firmy partnerskie z okolicy klienta.

Dokumenty do pobrania

Na dole strony są dokumenty producenta dla palnika Platinum Bio VG. Warto je przejrzeć przed zakupem i pokazać instalatorowi.

• instrukcja palnika Platinum Bio VG: karta katalogowa, wymiary, montaż, konserwacja i gwarancja,
• instrukcja regulatora ecoMAX 920-O TOUCH: obsługa, ustawienia, współpraca z ecoNET300,
• rysunek gabarytowy palnika z tabelą wymiarów,
• instrukcja montażu zbiornika 295 l,
• deklaracja zgodności WE.

Szukasz innego dokumentu? Napisz do nas, poszukamy go u producenta.
