Jak dobrać palnik Platinum Bio 1 16 kW do kotła i do domu?

Platinum Bio 1 16 kW pracuje z mocą od 4,8 do 16 kW i pasuje do kotła, w którym palnik może pracować wyłącznie w poziomie, z otworem montażowym 125 × 125 mm i podciśnieniem 5–6 Pa w komorze spalania (instrukcja palnika, str. 7 i 12). Według naszych wskaźników 16 kW wystarcza na dom do 230 m² dobrze ocieplony.

Wyliczenie orientacyjne według wskaźników z naszych montaży. Ile ciepła trafi do domu, zależy też od kotła, w którym palnik pracuje.

Producent dobiera moc palnika z mocy kotła podzielonej przez jego sprawność i dopuszcza palnik o 10% mocniejszy od mocy nominalnej kotła (str. 21). Komora powinna pozwalać na swobodne rozwinięcie płomienia, a w wyjątkowych przypadkach Kostrzewa dostarcza element przejściowy (str. 7). Podaj nam model i moc kotła oraz metraż domu, sprawdzimy dobór.

Jak działa palnik Platinum Bio 1?

Platinum Bio 1 sam rozpala pellet, dopasowuje moc do potrzeb budynku funkcją Fuzzy Logic 2. generacji i usuwa osad z rusztu funkcją autoczyszczenia (strona producenta, instrukcja str. 4). Paliwo podaje podajnik ze zbiornika przez elastyczną rurę do kolana zasypowego, a płomień o kształcie cylindryczno-stożkowym biegnie wzdłuż rusztu (str. 8).

• Kontrola płomienia fotokomórką i rozdział powietrza na pierwotne i wtórne (strona producenta).
• AUTOSTART po zaniku napięcia: palnik pamięta ostatnie ustawienia.
• Materiały: palenisko ze stali żaroodpornej H18JS, ślimak ze stali S235JR, obudowa z blachy DC01 0,8 mm malowanej proszkowo (str. 9).
• Cztery zabezpieczenia przed cofnięciem płomienia: czujnik w korpusie wyłącza palnik przy 80°C, elastyczna rura podająca przepala się w kontrolowany sposób, opadający kanał zasypowy oddziela płomień od paliwa, a fotokomórka pilnuje obecności płomienia (str. 11).
• Wkład ceramiczny to opcja (cennik producenta, instrukcja str. 7).

Co palnik robi sam, a co zostaje dla Ciebie?

Palnik sam rozpala, moduluje moc, czyści ruszt z osadu i się wygasza; Ty dosypujesz pellet do zbiornika, raz w tygodniu czyścisz ruszt i dbasz o czystość kotła (instrukcja, str. 28).

Przed czyszczeniem palnik wyłączasz przyciskiem na regulatorze, czekasz na koniec wygaszania i odłączasz zasilanie. Popiół przechowuj w metalowym pojemniku z pokrywą, bo może się tlić przez kilka dni (str. 7). Zapytaj nas o uruchomienie i przegląd w Twojej okolicy.

Jaki sterownik jest w zestawie i czy sterujesz nim z telefonu?

Palnik prowadzi automatyka Platinum Bio z dużym wyświetlaczem graficznym, a sterowanie przez internet działa po dokupieniu modułu INTERNET; moduł GSM też jest opcją (cennik producenta).

• W podstawie: jeden obwód grzewczy (także z zaworem mieszającym), jeden obwód ciepłej wody i sterowanie pogodowe po podłączeniu czujnika temperatury zewnętrznej (instrukcja palnika, str. 16).
• Rozbudowa: przez magistralę CAN i moduły rozszerzeń do 16 obwodów grzewczych i 2 obwodów ciepłej wody (str. 16).
• Tygodniowe programy temperatury w pomieszczeniach i ciepłej wody, statystyki mocy i zużycia paliwa oraz historia 20 ostatnich alarmów (str. 16).
• Szerokopasmowa sonda lambda do regulacji powietrza według tlenu w spalinach jest opcją (cennik producenta).
• Montaż automatyki: w pomieszczeniu bez wilgoci i oparów, w temperaturze 0–60°C (str. 25).

Napisz, jeśli chcesz sterować z telefonu, dobierzemy moduł.

Jaki pellet spala palnik i ile go zużyje?

Platinum Bio 1 spala pellet drzewny klasy A1 o średnicy 6–8 mm, a producent dopuszcza też mieszankę 50% pelletu A1 i 50% owsa (strona producenta, cennik). Instrukcja przewiduje do owsa osobny ruszt (str. 21), dlatego chęć palenia owsem zgłoś przed zamówieniem.

Paliwo ma mieć odpowiednią wilgotność, małą ilość drobnych frakcji i nie może zawierać kamieni, które pogarszają spalanie (str. 5). Nie dopuszczaj do całkowitego opróżnienia zbiornika (str. 1). Zapytaj nas o pellet i zbiornik, policzymy, na ile starczy.

Jak zamontować palnik w kotle i podłączyć komin i prąd?

Palnik mocujesz do kotła dwiema śrubami M8 przez sznur uszczelniający, w otworze 125 × 125 mm; komin musi dawać podciśnienie w całej komorze spalania, a automatyka potrzebuje osobnego obwodu 230 V (instrukcja, str. 7, 12, 14 i 18).

• Komin: w dolnym zakresie mocy spaliny w kotle mogą mieć poniżej 100°C, dlatego producent zaleca komin niewrażliwy na wilgoć, na przykład z wkładem kwasoodpornym, i czopuch bez zwężeń (str. 19).
• Stabilizator ciągu kominowego producent zaleca zamontować w instalacji (str. 6).
• Wentylacja kotłowni: nawiew świeżego powietrza co najmniej taki jak wywiew spalin; pellet potrzebuje więcej powietrza niż olej (str. 7).
• Prąd: gniazdo 230 V/50 Hz ze stykiem ochronnym, osobny obwód z wyłącznikiem nadprądowym i różnicowoprądowym, bez innych urządzeń na tej linii (str. 14).
• Czujnik temperatury kotła w tulei zanurzeniowej w przestrzeni wodnej kotła, zabezpieczony przed wypadnięciem (str. 14).
• Odbiór komina z udziałem mistrza kominiarskiego, zakończony protokołem (str. 20).

Prześlij nam zdjęcie kotła i kotłowni, sprawdzimy montaż palnika.

Czy palnik Platinum Bio 1 16 kW zmieści się przy Twoim kotle?

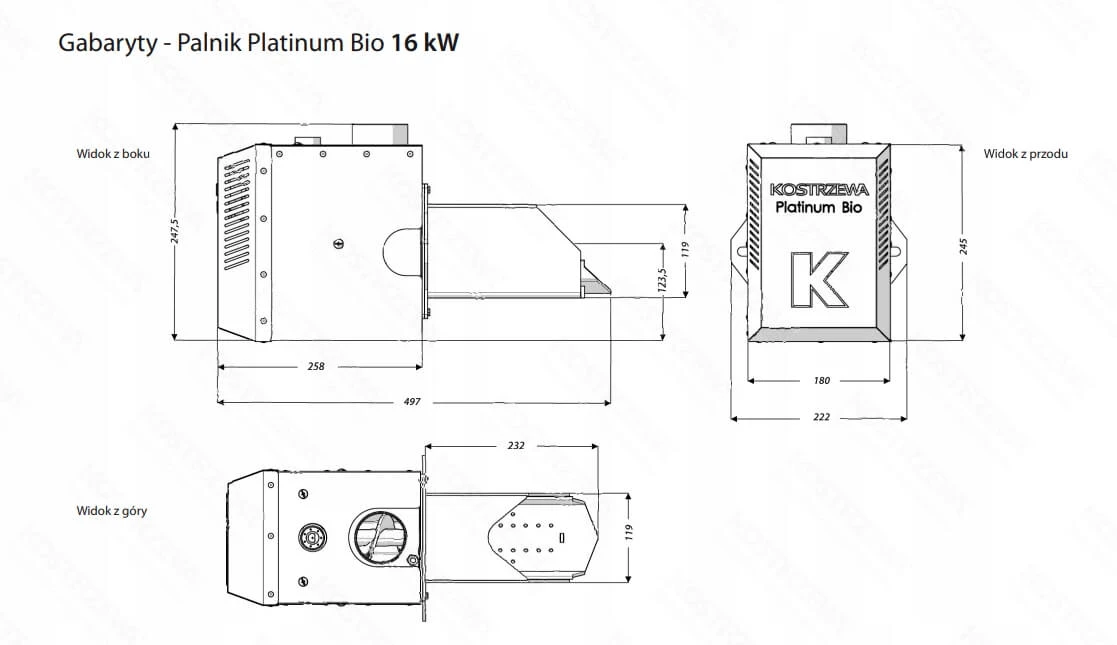

Palnik ma 222 mm szerokości, 245 mm wysokości od przodu (247,5 mm w widoku z boku) i 497 mm długości, a waży 12 kg (rysunek gabarytowy, instrukcja str. 9 i 12). Wokół palnika zostaw co najmniej 1000 mm wolnego miejsca do przeglądu i demontażu (str. 18).

Rysunek gabarytowy jest w plikach do pobrania. Wyślij nam wymiary drzwiczek i komory kotła.

Jakie ma parametry techniczne?

Dane z instrukcji palnika Platinum Bio (karta katalogowa PB v02 16 kW), rysunku gabarytowego 16 kW, strony i cennika producenta.

Jaką gwarancję ma palnik Platinum Bio 1?

Kostrzewa daje 3 lata gwarancji na trwałość korpusu palnika i 2 lata na mechanikę i automatykę; pakiet gwarancyjny wydłuża gwarancję o 2 lata (cennik producenta).

• pierwsze uruchomienie wykonuje tylko Autoryzowany Serwisant Kostrzewa (instrukcja, str. 4); takie uruchomienie wykonujemy my,
• wypełnioną kartę gwarancyjną odsyłasz do dwóch tygodni od instalacji, najpóźniej dwa miesiące od zakupu (str. 1),
• prace instalacyjne wykonuje osoba z uprawnieniami, a palnik pracuje na paliwie opisanym w instrukcji (str. 6),
• producent ma ponad 200 autoryzowanych serwisantów w Polsce (strona producenta).

Zapytaj nas o warunki przed zakupem.

Najczęstsze pytania klientów

Do jakiego kotła pasuje Platinum Bio 1?

Do kotła, w którym palnik pracuje w poziomie, z otworem 125 × 125 mm. Instrukcja wymienia nowe i istniejące kotły węglowe z ręcznym załadunkiem i olejowe; na stronie producenta są przykłady montażu w kotle olejowym i w kotłach węglowych.

Czy Platinum Bio 1 sam się czyści?

Tak, funkcja autoczyszczenia usuwa osad z rusztu. Instrukcja zaleca mimo to czyścić ruszt raz w tygodniu, a przewody spalinowe w kotle co najmniej raz na dwa tygodnie.

Czy mogę palić owsem?

Producent dopuszcza mieszankę 50% pelletu A1 i 50% owsa. Instrukcja przewiduje do owsa osobny ruszt, dlatego zgłoś to przed zamówieniem.

Ile pelletu zużywa palnik 16 kW?

Według karty katalogowej około 3,3 kg na godzinę przy mocy nominalnej i około 1 kg na godzinę przy mocy minimalnej.

Czy sterujesz palnikiem z telefonu?

Tak, po dokupieniu modułu INTERNET do automatyki Platinum Bio. Moduł GSM też jest dostępny jako opcja.

Kto uruchamia palnik po montażu?

Pierwsze uruchomienie wykonuje tylko Autoryzowany Serwisant Kostrzewa; próbę grzewczą wpisuje do karty gwarancyjnej. Takie uruchomienie wykonujemy my.

Czy w zestawie jest zbiornik na pellet?

Skład zestawu za cenę tej karty potwierdzamy przy zamówieniu. Napisz do nas, podamy dokładną listę elementów.

Ile kosztuje palnik z montażem?

Cena palnika jest przy przycisku koszyka. Montaż w kotle wyceniamy po obejrzeniu kotła, napisz do nas.

Jaki ustawić czas podawania pelletu?

W sterowniku Platinum Bio czas podawania pelletu to nastawa serwisowa w menu Palnik. Parametr „Podawanie MAX” określa maksymalny czas podawania paliwa na każde 20 sekund przy pełnej mocy, a w pracy sterownik moduluje moc palnika między nastawami „Moc MIN” i „Moc MAX”. W tym samym menu są „Ilość paliwa test”, czyli ilość pelletu podawana przez podajnik zasobnika w ciągu 1 godziny ciągłej pracy, oraz „Wart. opałowa paliwa” w kWh/kg. Instrukcja sterownika zaznacza, że menu serwisowe jest przeznaczone tylko dla wykwalifikowanego personelu technicznego, bo zmiany mogą spowodować nieprawidłową pracę systemu.

Jak ustawić parametry pieca na pellet?

Na co dzień korzystasz z menu prostego sterownika Platinum Bio, do którego wchodzisz strzałką w górę albo w dół na ekranie głównym. Ustawiasz tam temperaturę zadaną kotła i ciepłej wody, program ogrzewania i program ciepłej wody (czasowy, stały albo wyłączony) oraz zgodę na pracę palnika, a po wyczerpaniu pelletu ręcznie uruchamiasz podajnik paliwa z zasobnika. Program czasowy dzieli dobę na godziny z temperaturą komfortową i ekonomiczną. W menu Kocioł jest też histereza, czyli o ile musi spaść temperatura kotła, żeby palnik znowu ruszył.

Inne moce i wersje palnika Platinum Bio 1

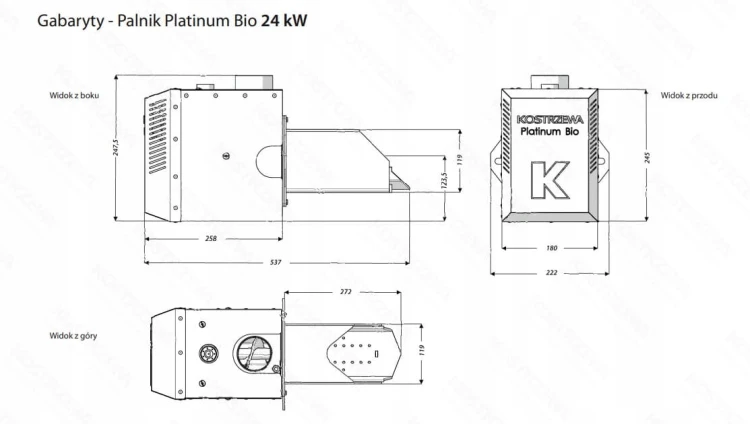

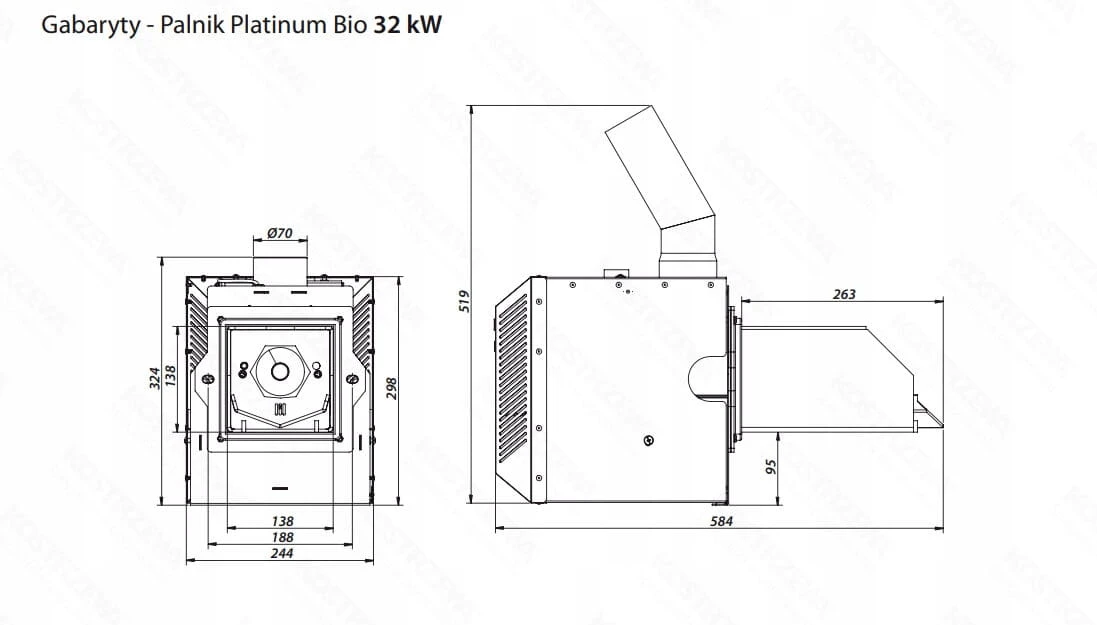

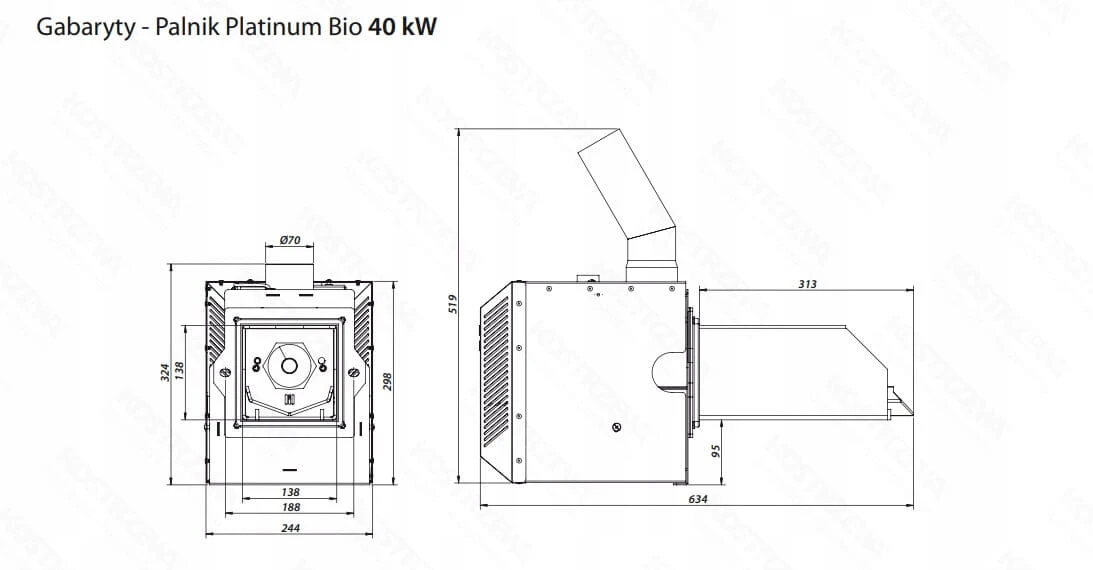

Platinum Bio 1 jest produkowany w czterech mocach: 16, 24, 32 i 40 kW; na tej karcie sprzedajemy 16 kW.

Zakresy mocy ze strony i cennika producenta, otwory i masy z instrukcji palnika (str. 12).

Potrzebujesz innej mocy? Napisz do nas, sprawdzimy dostępność. Pozostałe urządzenia znajdziesz w kategorii Kostrzewa.

Dlaczego warto kupić u nas?

Od 2012 roku dobieramy, sprzedajemy i montujemy urządzenia grzewcze na pellet.

• przed zamówieniem sprawdzamy, czy Platinum Bio 1 pasuje do Twojego kotła i do budynku,
• doradzamy przy wyborze pelletu, zbiornika i ustawieniu podajnika,
• robimy kompletną instalację: dobór, montaż, autoryzowane uruchomienie gwarancyjne oraz serwis gwarancyjny i pogwarancyjny,
• do około 120 km od Osielska montujemy sami, w pozostałej części Polski wysyłamy sprawdzone firmy partnerskie z okolicy klienta.

Dokumenty do pobrania

Na dole strony są dokumenty producenta dla palnika Platinum Bio 1. Warto je przejrzeć przed zakupem i pokazać instalatorowi.

• instrukcja palnika Platinum Bio: karta katalogowa, wymiary, montaż w kotle, paliwo i konserwacja,
• instrukcja sterownika Platinum Bio: obsługa, menu, alarmy i podłączenia,
• rysunek gabarytowy palnika 16 kW,
• deklaracja zgodności WE.

Szukasz innego dokumentu? Napisz do nas, poszukamy go u producenta.
