eSTER x80 to bezprzewodowy panel pokojowy z ekranem dotykowym do kotłów Tomiko Pellatron z regulatorem Plum ecoMAX. Wieszasz go w pokoju, a on utrzymuje tam ustawioną temperaturę i działa jak dodatkowy ekran regulatora kotła. Ta karta to panel w kolorze: czarny.

Czy eSTER x80 pasuje do kotłów Tomiko Pellatron?

Kotły Tomiko Pellatron mają regulator Plum ecoMAX920 (wersje bez zasobnika) albo ecoTOUCH 860-P3-C (wersje z zasobnikiem). Instrukcja eSTER x80 wymienia między innymi regulatory ecoMAX 860 i 920. Schemat regulatora w instrukcji kotła Pellatron pokazuje panel pokojowy ecoSTER TOUCH i zwykły termostat pokojowy. Zakres funkcji zależy od wersji programu regulatora, dlatego przed zakupem podaj nam model kotła i sterownik, sprawdzimy to u producenta.

Co pokazuje i co potrafi panel?

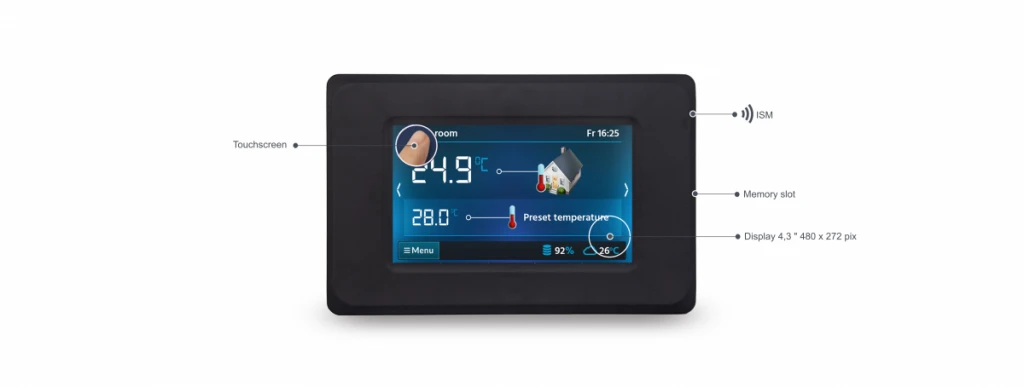

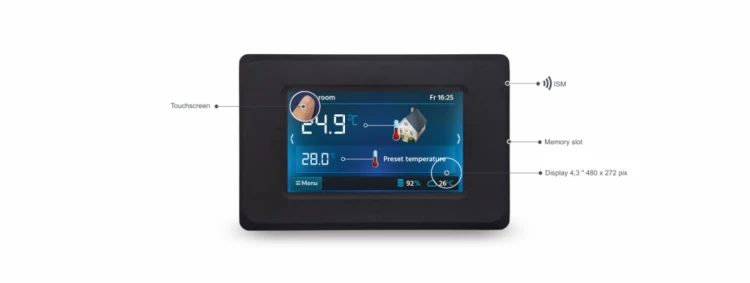

• Utrzymuje temperaturę w pokoju i pokazuje ją razem z temperaturą zadaną.
• Harmonogram: temperatura dzienna albo nocna, 48 zmian na dobę co pół godziny, osobno na każdy dzień, z kopiowaniem między dniami.
• Tryby stałe: ekonomiczny, komfortowy i przeciwzamarzanie.
• Tryby na czas: wyjście z domu od 1 do 60 godzin, wietrzenie od 1 do 60 minut, wakacje od 1 do 60 dni, party.
• Ciepła woda: jednorazowe ładowanie zasobnika oraz harmonogramy zasobnika i pompy cyrkulacyjnej.
• Menu „Kocioł”: podgląd i zmiana parametrów regulatora, tryb Lato/Zima, włączenie i wyłączenie kotła. Te pozycje działają z regulatorem o zgodnym oprogramowaniu.
• Alarm kotła panel pokazuje na ekranie i sygnalizuje dźwiękiem. Alarm kasuje się na regulatorze.
• Blokada rodzicielska i tryb hotelowy chronią nastawy przed przypadkową zmianą.

Jak podłączyć termostat pokojowy do pieca na pellet?

1. Moduł radiowy ISM_xSMART z zestawu łączy się przewodem z gniazdem RS485 regulatora kotła. Przewód ma mieć przekrój co najmniej 0,5 mm² i długość do 30 m.

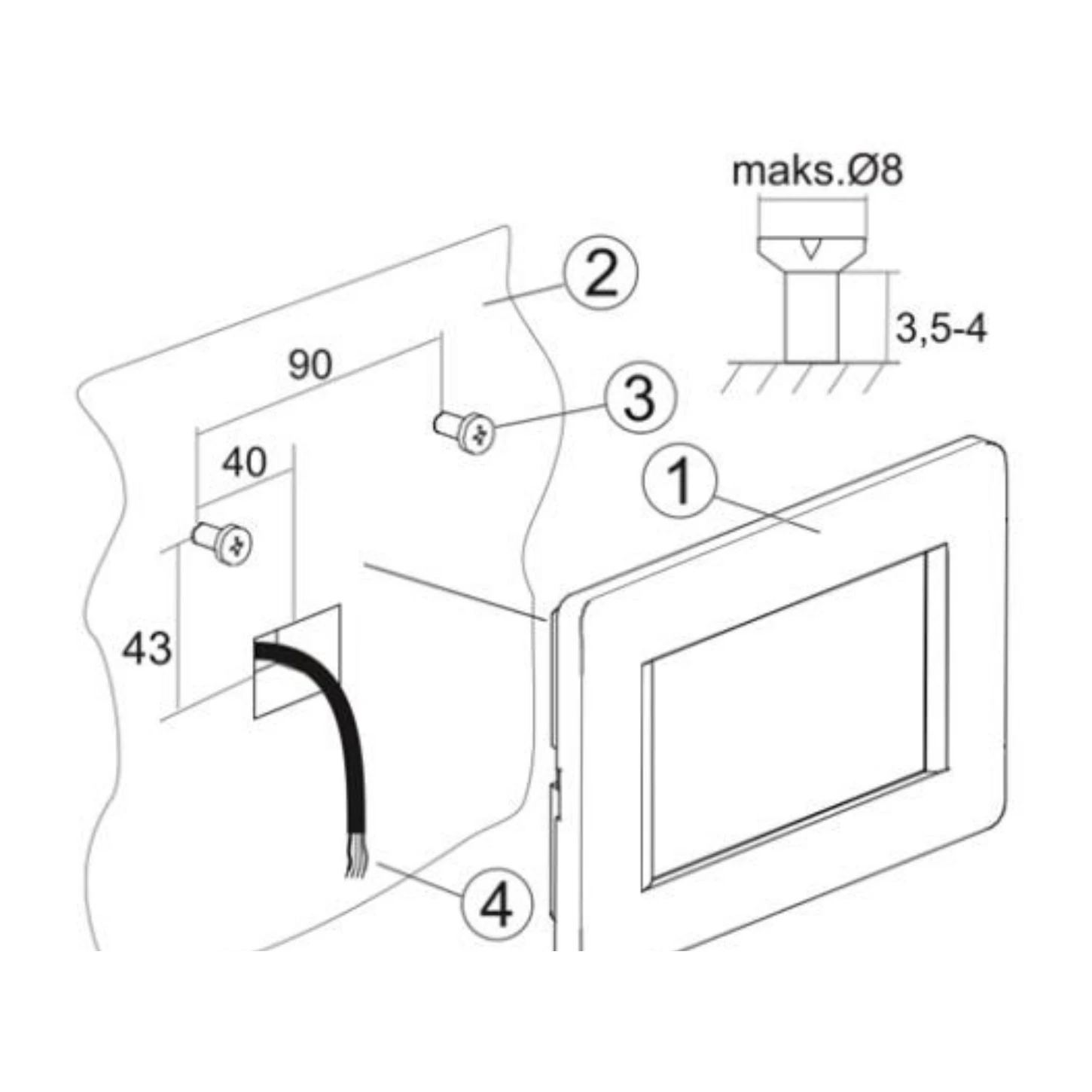

2. Panel wiesza się na ścianie w pokoju, w którym ma pilnować temperatury.

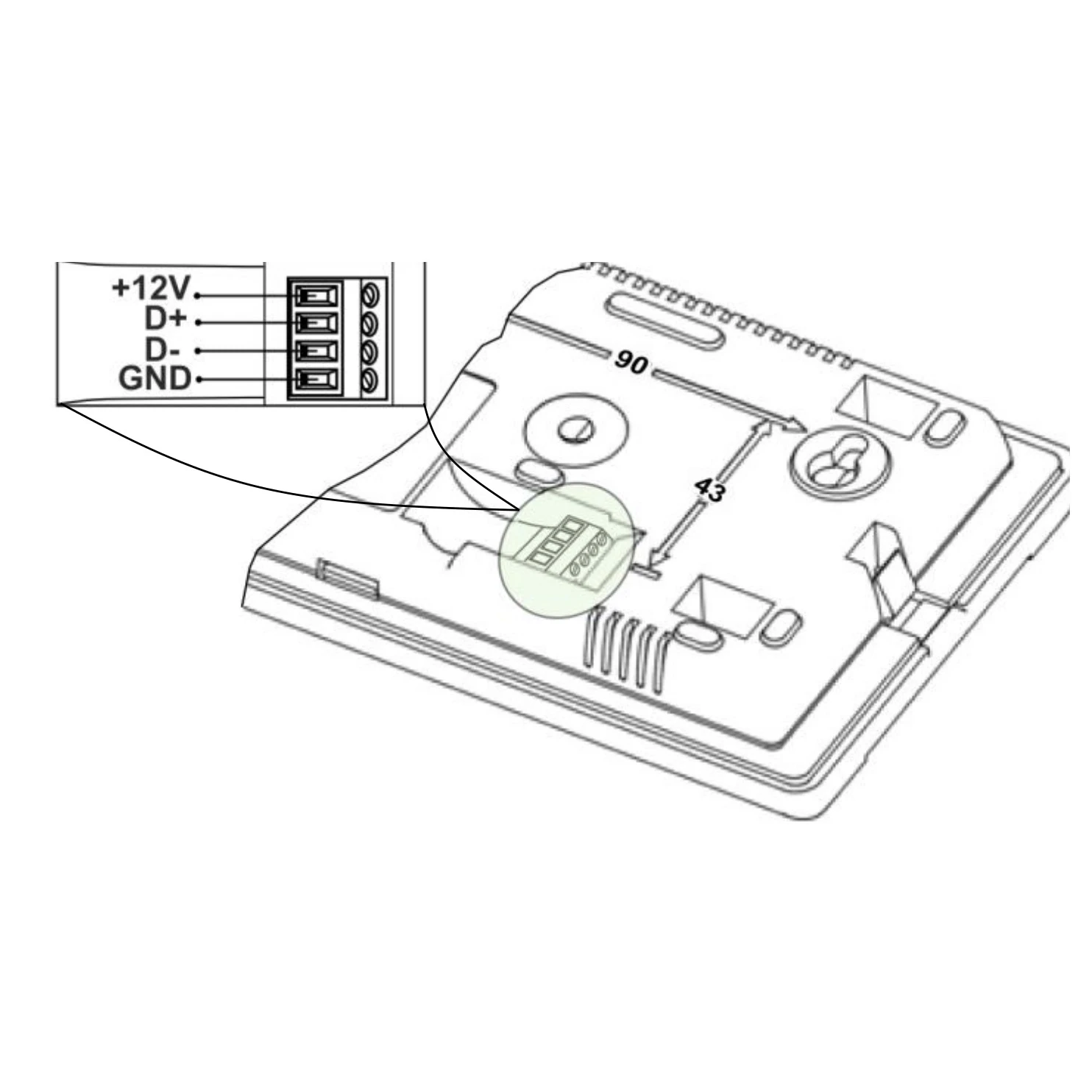

3. Panel potrzebuje zasilania: z zasilacza 12 V DC o prądzie co najmniej 0,5 A albo z gniazda regulatora. Ile paneli zasili sam regulator, zależy od jego modelu.

Jeden moduł radiowy obsługuje do trzech paneli, każdy z własnym adresem i nazwą, na przykład „poddasze”. Panel można też połączyć z regulatorem przewodem czterożyłowym do 30 m; radio jest wtedy wyłączone. Gdy łączność radiowa zostanie przerwana, moduł nie wpływa na pracę regulatora do czasu jej odzyskania. Łączność jest dwukierunkowa i szyfrowana.

Gdzie zamontować termostat pokojowy?

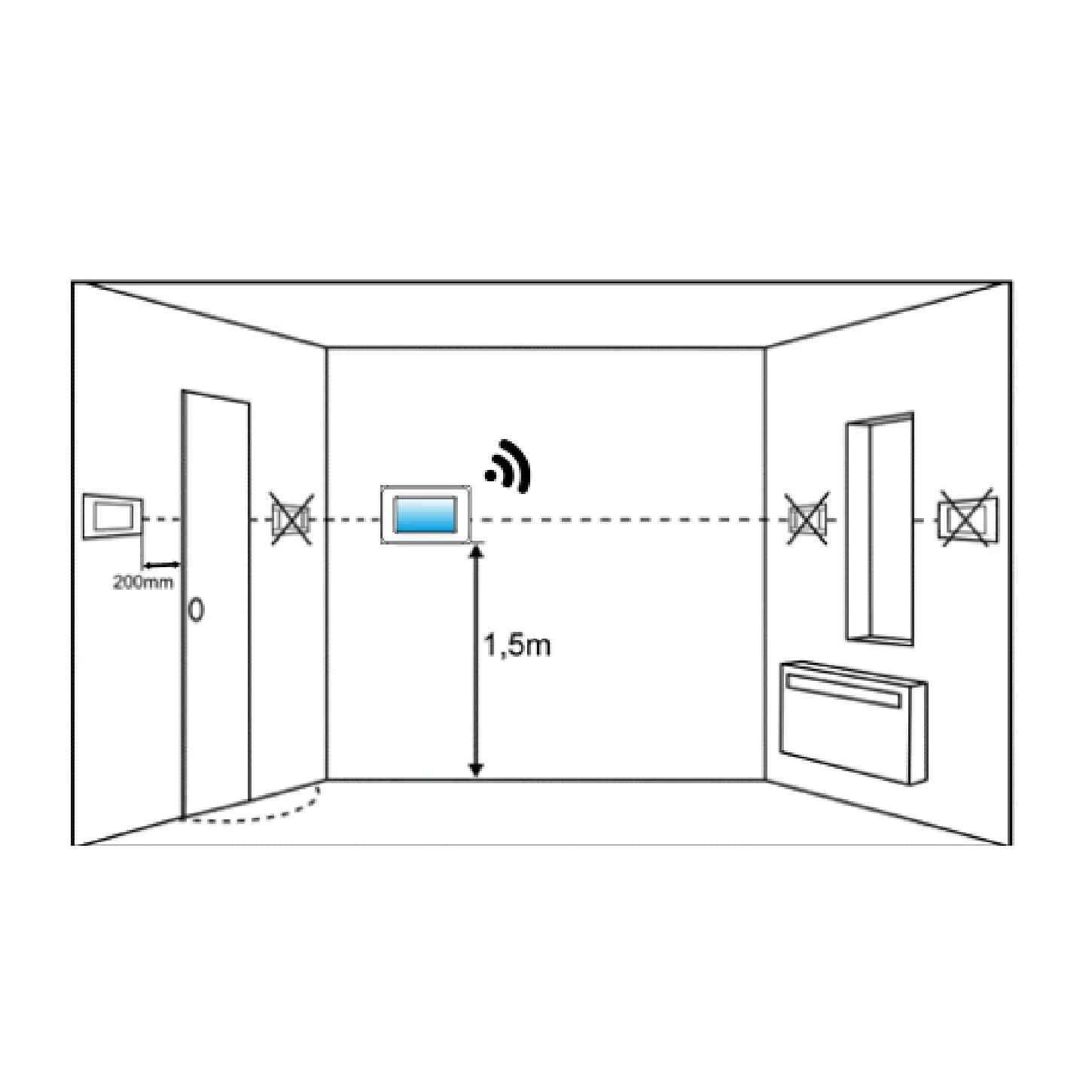

Instrukcja producenta pokazuje montaż typowo 1,5 m nad podłogą i co najmniej 20 cm od krawędzi drzwi. Unika się miejsc silnie nasłonecznionych, o słabej cyrkulacji powietrza, blisko urządzeń grzewczych oraz bezpośrednio przy drzwiach i oknach.

Co jest w zestawie?

Panel eSTER x80 i moduł radiowy ISM_xSMART. Instrukcja nie wymienia zasilacza w zestawie. Jeśli panelu nie zasilasz z regulatora, potrzebny jest zasilacz 12 V DC o prądzie co najmniej 0,5 A.

Dane techniczne

Nie wiesz, czy pasuje do Twojego kotła?

Podaj model kotła i sterownik, a sprawdzimy, czy eSTER x80 będzie z nim współpracował. Zadzwoń albo napisz do nas.
