Tomiko Pellatron 20 kW to polski kocioł na pellet z palnikiem obrotowym KIPI ROTARY (zasobnik i automatyczne odpopielanie). Sprawność 91,6% potwierdzona badaniem, 5 klasa i klasa energetyczna A+.

Jaki dom ogrzeje Pellatron 20 kW?

Kocioł moduluje moc w zakresie 5–20 kW, więc wiosną i jesienią pracuje łagodnie zamiast rozpalać się i gasnąć. Poniżej powierzchnia dla trzech standardów budynku.

Ile domu ogrzeje 20 kW?

Moc kotła dobiera się do najzimniejszego dnia w roku. Im lepiej budynek ocieplony, tym mniej watów na metr potrzeba, i tym większy dom ten sam kocioł udźwignie.

Wyliczenie orientacyjne, według wskaźników przyjmowanych w praktyce instalatorskiej. Nie zastępuje obliczeń cieplnych dla konkretnego budynku. Na te liczby wpływa jeszcze wysokość pomieszczeń, okna, wentylacja i to, czy grzejesz wodę użytkową.

Policzymy to za Ciebie. Podaj metraż, rok budowy i rodzaj ocieplenia. Powiemy, czy ta moc pasuje, czy lepszy będzie inny model. Robimy to przed zamówieniem, a nie po dostawie.

Jak działa ten kocioł na pellet?

Pellet trafia do palnika obrotowego KIPI ROTARY o zakresie 5–20 kW, a palnik zapala go sam. Komora obraca się podczas pracy, dzięki czemu palnik sam usuwa z niej popiół i zgorzeliny; to jest ta część obsługi, której przy zwykłym palniku trzeba pilnować co kilka dni.

• Sprawność 91,6% przy mocy nominalnej, temperatura spalin tylko 67,2°C, czyli mało ciepła ucieka kominem.
• Pojemność wodna 41 l, zakres nastaw 50–85°C.

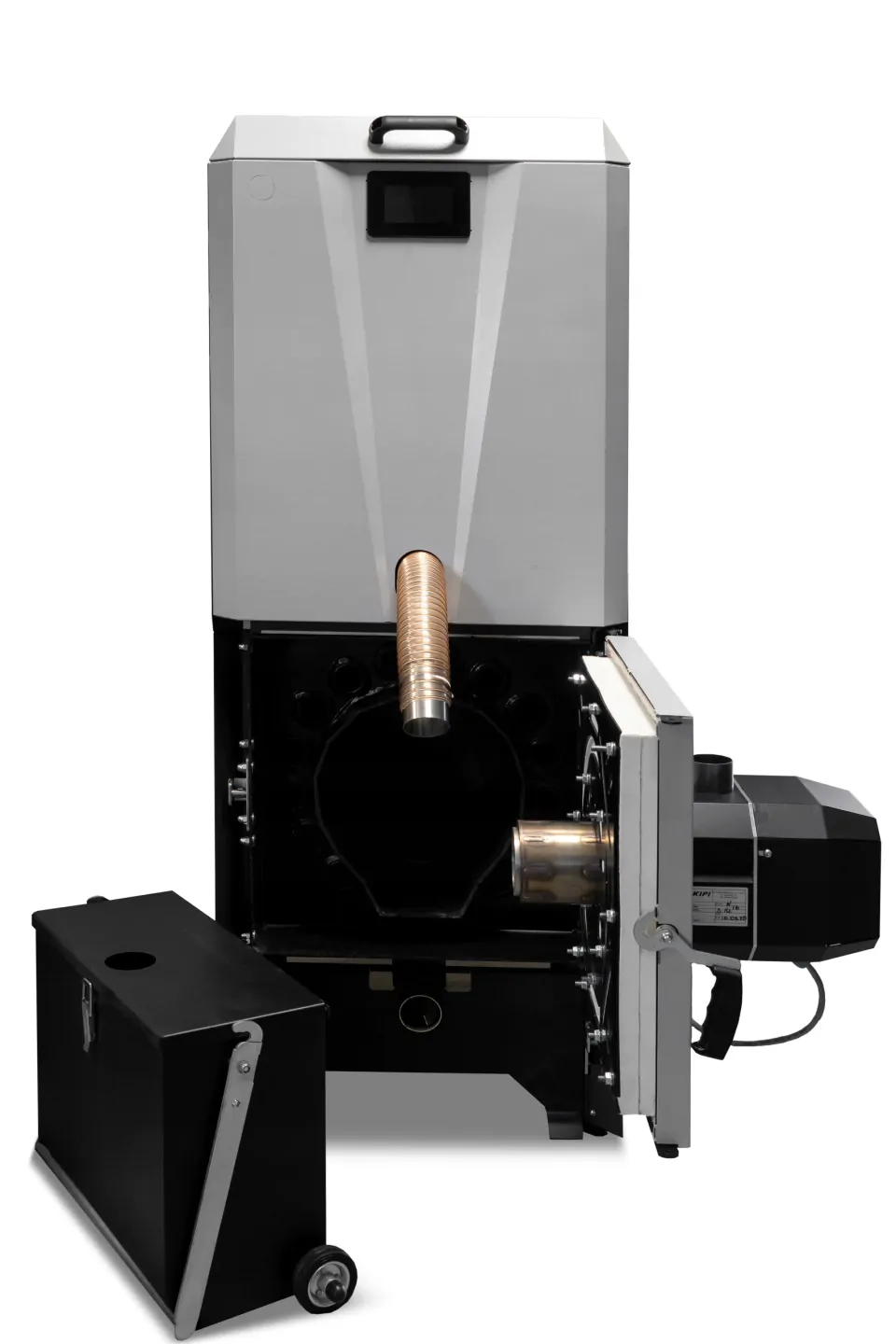

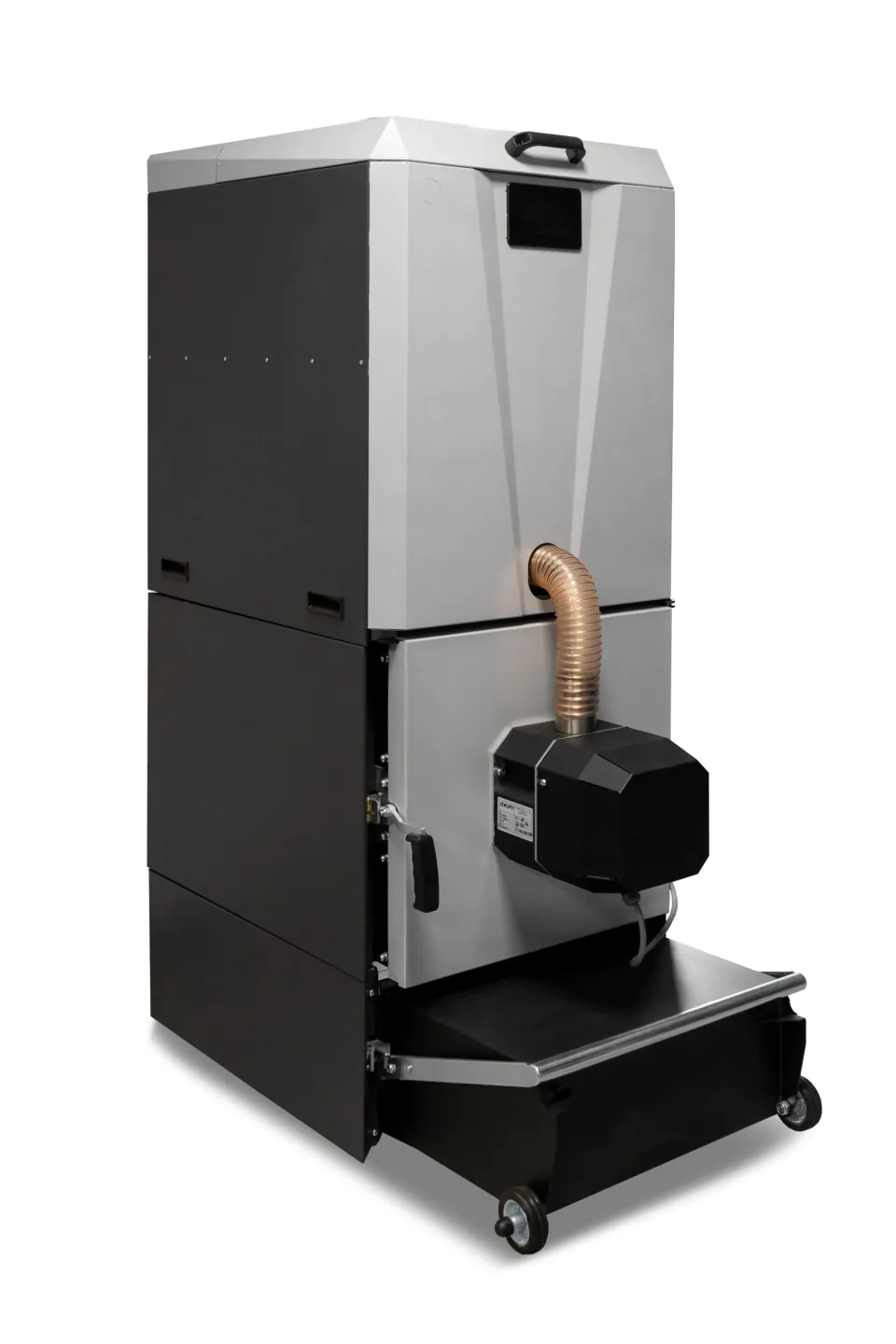

• System odpopielania: motoreduktor przesuwa popiół z kotła do osobnego zbiornika, który opróżniasz rzadko i bez brudzenia kotłowni.
• Budowa modułowa: wymiennik, zasobnik i system odpopielania to osobne moduły producenta, więc kocioł da się rozbudować.

Co kocioł robi sam, a co zostaje dla Ciebie?

Jaki ma sterownik i czy sterujesz nim z telefonu?

Pellatron Premium 20 kW ma sterownik Plum ecoTOUCH 860-P3-C z panelem dotykowym; modułu internetowego instrukcja kotła nie wymienia, więc sterowanie z telefonu potwierdzamy u producenta przed zamówieniem. Model sterownika dla każdej wersji podaje tabela II instrukcji, a instrukcję sterownika producent dołącza do kotła.

Według schematu połączeń w instrukcji kotła (rys. 25) do sterownika podłączysz termostat pokojowy albo panel pokojowy ecoSTER TOUCH z funkcją termostatu, czujnik pogodowy, czujnik ciepłej wody (jest w zestawie z kotłem), dwa czujniki bufora, pompę kotła, pompę ciepłej wody oraz pompę i siłownik mieszacza. Moduł B obsługuje dodatkowe obiegi grzewcze. Temperaturę kotła sterownik utrzymuje w trybie Standardowym albo Fuzzy Logic (instrukcja, rozdział 6.5).

Strona producenta opisuje sterownik ecoMAX jako przystosowany do współpracy ze zdalnym sterowaniem. Napisz do nas, jeśli chcesz sterować kotłem z telefonu, a potwierdzimy u producenta, jaki moduł pasuje do Twojej wersji.

Jaki pellet do tego kotła?

Pellet drzewny według normy PN-EN 303-5+A1:2023, o parametrach z tabeli VII instrukcji producenta:

Pellet trzymaj w suchym miejscu, bez bezpośredniego słońca. Gorsze paliwo to więcej popiołu, częstsze czyszczenie i kłopot przy ewentualnej reklamacji.

Uwaga do wyliczeń zużycia pelletu wyżej na tej stronie: liczymy je wspólnym wzorem, w którym przyjmujemy zaokrągloną sprawność 92%. Sprawność zmierzona w badaniu dla tej mocy jest w tabeli parametrów.

Jak wygląda zasypywanie pelletu?

Zasobnik 195 l jest w zestawie, z podajnikiem ślimakowym i klapą zasypową o wymiarach 456 × 610 mm. Wsypujesz pellet wprost z worka.

Jedno pełne napełnienie wystarcza na około 29 godzin pracy z pełną mocą (tabela V instrukcji). Przy mniejszym obciążeniu, czyli przez większość sezonu, znacznie dłużej.

Ile pelletu zużyje przez sezon?

To jest pytanie, które klient zadaje jako pierwsze, i mało kto odpowiada na nie wprost. Poniżej wyliczenie dla domu dobranego do tej mocy, przy czterech mieszkańcach korzystających z ciepłej wody przez cały rok.

Przyjęliśmy pellet o wartości opałowej 5 kWh z kilograma i sprawność kotła 92%. To wyliczenie orientacyjne. Rzeczywiste zużycie zależy od ocieplenia, ustawionej temperatury, wentylacji i liczby osób w domu.

Ile to kosztuje? Zależy od ceny pelletu, a ta zmienia się z sezonu na sezon i różni się między workiem a dostawą luzem. Zadzwoń. Policzymy koszt sezonu dla Twojego domu przy dzisiejszych cenach paliwa, razem z porównaniem do tego, czym grzejesz teraz.

Jak podłączyć kocioł do komina i instalacji?

To najważniejsza rzecz przy tym kotle. Pellatron ma wysoką sprawność, więc spaliny są chłodniejsze niż w starym kotle węglowym. W zimnym kominie para wodna się skrapla i niszczy komin oraz kocioł. Dlatego producent wymaga:

• komina odpornego na wilgoć: stal kwasoodporna albo ceramika, a w kominie murowanym wkład nierdzewny izolowany,
• odpływu kondensatu z komina,
• szczelnego połączenia z czopuchem i regularnego czyszczenia przewodu,
• komina policzonego według PN-EN 13384-1, o przekroju nie mniejszym niż czopuch kotła,
• jednego urządzenia na jeden przewód kominowy, bez podłączania wentylacji.

Wytyczna, o której warto wiedzieć przed montażem: producent nie obejmuje gwarancją korozji w obrębie czopucha przy długotrwałej pracy z wodą zasilającą poniżej 60°C. W praktyce kocioł ma pracować na wyższej temperaturze zasilania, a temperaturę w domu obniża się regulacją, nie zaniżaniem nastawy kotła.

Kocioł podłącza się do instalacji centralnego ogrzewania i, jeśli trzeba, ciepłej wody użytkowej. Wymagane ciśnienie wody zasilającej to minimum 3 bary, a nastawy pracują w zakresie 50 do 85°C. Napisz, jaki masz komin i instalację, sprawdzimy to przed zamówieniem.

Jak często trzeba czyścić kocioł?

Popiół odbiera system odpopielania, więc najczęstsza robota przy zwykłym kotle na pellet tu odpada. Zostaje opróżnianie zbiornika i okresowe czyszczenie.

Czyścisz wystudzony kocioł, zmiotką albo odkurzaczem do popiołu. Szczotka do płomieniówek jest w zestawie z kotłem (tabela X instrukcji).

Czy kocioł zmieści się w kotłowni?

Szerokość 650 mm, głębokość 780 mm (tabela IV instrukcji).

Wersja z zasobnikiem i odpopielaniem ma 1699 mm wysokości (wymiar H1.4). Kocioł przyjeżdża na palecie euro 1200 × 800 mm; przy zdejmowaniu z palety odkręca się zbiornik na popiół. Prześlij wymiary kotłowni, sprawdzimy to razem.

Minimalne odstępy od ścian według rysunku 12 instrukcji to 0,5 m z każdego boku i 0,8 m z tyłu kotła, więc przy szerokości 650 mm kotłownia potrzebuje co najmniej 1650 mm szerokości. Odstęp od przodu kotła potwierdzamy u producenta przed montażem.

Jakie ma parametry techniczne?

Dane z instrukcji producenta (tabele III, IV i V) oraz z certyfikatu badania.

Co oznacza 5 klasa, Ekoprojekt i klasa A+?

Kocioł przeszedł badanie w Instytucie Badań Inżynieryjnych w Brnie (certyfikat O-B-01605-23) według normy EN 303-5+A1:2023 i rozporządzenia 2015/1189. Jeden certyfikat obejmuje wszystkie warianty Pellatrona: podstawowy, Plus, Comfort i Premium.

Kocioł jest na liście ZUM pod numerem KB-201161.

Jaką gwarancję ma Pellatron?

• 60 miesięcy na szczelność wymiennika,
• 24 miesiące na pozostałe elementy: podajnik, palnik, wentylator, sterownik,
• naprawa w 14 dni od zgłoszenia, a gdy trzeba wymienić element konstrukcyjny, w 30 dni,
• gwarancja przedłuża się o czas naprawy.

Warunki: wypełniona karta gwarancyjna z potwierdzeniem montażu przez instalatora (zgodnie z PN-B-02413 albo PN-B-02414) i dowód zakupu. Gwarancja nie obejmuje części zużywających się (uszczelki, śruby, szuflada popielnika), korozji przy długotrwałej pracy poniżej 60°C na zasilaniu, skutków twardej wody, pracy przy niewłaściwym ciągu kominowym ani samodzielnych napraw.

Pierwsze uruchomienie producent zaleca zlecić autoryzowanemu instalatorowi. Robimy kompletną instalację: dobór, montaż, autoryzowane uruchomienie gwarancyjne oraz serwis gwarancyjny i pogwarancyjny. Do około 120 km od Osielska montujemy sami, w pozostałej części Polski wysyłamy sprawdzone firmy partnerskie z okolicy klienta.

Czy dostanę dofinansowanie?

Tak. Kocioł jest na liście ZUM pod numerem KB-201161, ma 5 klasę i badanie według Ekoprojektu, więc spełnia warunki techniczne programu Czyste Powietrze i ulgi termomodernizacyjnej. Dochodzą programy gminne.

Napisz, z jakiego programu chcesz skorzystać, podpowiemy, co przygotować.

Najczęstsze pytania klientów o Pellatron

Piec na pellet: jaki wybrać?

Najpierw moc: dobierz ją do metrażu i ocieplenia domu według tabeli na górze opisu. Potem wersja: Pellatron jest w czterech wersjach na tym samym kotle. Jeśli nie chcesz wygarniać popiołu, wybierz Plus albo Premium; jeśli chcesz zasobnik w zestawie, wersję z zasobnikiem albo Premium. Ta karta to Pellatron Premium, czyli zasobnik 195 l w zestawie (otwór zasypowy 456 × 610 mm) i automatyczne odpopielanie: motoreduktor odprowadza popiół do osobnego zbiornika, który opróżniasz raz na 2 do 6 miesięcy, zależnie od pelletu. Na koniec miejsce: Pellatron Premium 20 kW ma 650 mm szerokości i 780 mm głębokości, wysokość z zasobnikiem i odpopielaniem to 1699 mm, a z odstępami od ścian kotłownia potrzebuje co najmniej 1650 mm szerokości. Do programu Czyste Powietrze kocioł musi być na liście ZUM, ta moc ma numer KB-201161.

Jaki piec na pellet do domu 100 m²?

Według naszych wskaźników dom 100 m² potrzebuje w najzimniejsze dni około 7 kW, gdy jest nowy albo dobrze ocieplony, około 8,5 kW, gdy jest przeciętnie ocieplony i około 14 kW, gdy jest stary i nieocieplony. W serii Pellatron wystarczy 10,5 kW dla domu nowego albo dobrze ocieplonego (do 150 m²) i przeciętnie ocieplonego (do 120 m²), a 15 kW dla domu starego, nieocieplonego (do 110 m²). Ta karta, 20 kW, ogrzeje dom 100 m² w każdym z tych standardów, ale ta moc jest liczona na większe domy: do 290 m² dobrze ocieplonego, do 240 m² przeciętnie ocieplonego i do 140 m² starego. Dokładną moc liczy się ze strat ciepła budynku.

Czy Pellatron pasuje do instalacji w układzie otwartym?

Tak. Instrukcja pokazuje podłączenie w układzie zamkniętym, także z wężownicą schładzającą, i w układzie otwartym (rozdział 5.5). Montaż potwierdza instalator zgodnie z PN-B-02413 albo PN-B-02414, bo to warunek gwarancji.

Czy w tym kotle spalę coś innego niż pellet?

Nie. Producent dopuszcza pellet drzewny zgodny z PN-EN 303-5+A1:2023, o średnicy 6 albo 8 mm i wilgotności do 10% (tabela VII). W tabeli informacyjnej UE przy polanach, zrębkach i węglu stoi „nie”.

Ile prądu zużywa Pellatron 20 kW?

Przy mocy nominalnej 70 W, przy mocy minimalnej 45 W, a w czuwaniu 3 W (tabela V instrukcji).

Co się stanie, gdy otworzę drzwiczki w czasie pracy?

Kocioł sam się wyłączy, bo klamka drzwiczek rozwiera wyłącznik krańcowy (rozdział 8.1). Drzwiczki otwierasz do czyszczenia, na wyłączonym i wystudzonym kotle.

Jaką wodą napełnić kocioł?

Producent zaleca wodę zmiękczoną o pH 7. Kocioł napełniasz przez króciec spustowy, tylko gdy nie pracuje, a potem sprawdzasz szczelność kotła i instalacji (rozdział 6.1).

Czy sterownik obsłuży bufor i ciepłą wodę?

Tak. Czujnik temperatury ciepłej wody jest w zestawie z kotłem (tabela I), a do sterownika podłączysz też pompę ciepłej wody i dwa czujniki bufora, górny i dolny (schemat regulatora, rys. 25).

Czy spaliny skraplają się w kotle?

W wymienniku nie. Para wodna skrapla się w kominie, dlatego producent wymaga komina odpornego na wilgoć, ze stali kwasoodpornej albo ceramiki, z odpływem skroplin (rozdziały 2.2 i 5.4).

Kto uruchamia kocioł pierwszy raz?

Producent zaleca autoryzowanego instalatora. Przy pierwszym uruchomieniu sprawdza zabudowę, reguluje palnik, kontroluje zabezpieczenia i wypełnia książkę gwarancyjną (rozdział 6.4). Robimy kompletną instalację: dobór, montaż, autoryzowane uruchomienie gwarancyjne oraz serwis gwarancyjny i pogwarancyjny.

Czy pellet wsypuję prosto z worka?

Tak. Otwierasz klapę zasobnika 195 l i wsypujesz pellet z worka do wysokości otworu zasypowego (rys. 27). Siatka w zasobniku chroni rękę przed ślimakiem podajnika (rozdział 8.1).

Jak opróżnić zbiornik popiołu?

Podnosisz rączkę, wysuwasz zbiornik, odpinasz klamrę, podnosisz pokrywę i wysypujesz popiół. Producent podaje, że robi się to raz na 2 do 6 miesięcy, zależnie od pelletu (tabela X). Po podniesieniu rączki kocioł sam się wyłącza (rozdział 8.1).

Inne moce i wersje Pellatrona

Pellatron ma pięć mocy i cztery wersje na tym samym kotle: sam wymiennik, z zasobnikiem (u producenta Comfort), z automatycznym odpopielaniem (Plus) oraz z zasobnikiem i odpopielaniem (Premium). Wersje bez zasobnika mają sterownik ecoMAX920, a wersje z zasobnikiem ecoTOUCH 860-P3-C (tabela II instrukcji).

Czym różni się ten wariant od pozostałych?

Producent robi Pellatrona w czterech wariantach, na tym samym kotle:

Ta karta dotyczy wariantu z automatycznym odpopielaniem. Popiół nie zostaje w popielniku: motoreduktor przesuwa go do osobnego zbiornika, który wyciągasz jak szufladę.

Dlaczego warto kupić u nas

Sprzedajemy kotły na pellet od 2012 roku i sami je montujemy.

• dobór mocy do Twojego budynku, a nie na oko,
• dobór wariantu: z zasobnikiem czy bez, z odpopielaniem czy bez,
• montaż w promieniu do około 120 km od Osielska, a w całej Polsce sieć instalatorów,
• pomoc przy dokumentach do dofinansowania.

Napisz do nas, dobierzemy kocioł i policzymy koszt ogrzewania.

Dokumenty producenta do pobrania

Na dole karty znajdziesz dokumenty w wydaniu producenta: instrukcję obsługi i montażu Pellatrona (z tabelami informacyjnymi UE: karta produktu 2015/1187 i 2015/1189 dla pięciu mocy, str. 47–51), kartę produktu UE 2015/1187 z certyfikatem badania O-B-01605-23 (wpis na liście ZUM PELLATRON 10–30 obejmuje wersje Plus, Comfort i Premium według tego certyfikatu) oraz etykietę energetyczną PELLATRON 20, klasa A+.

Instrukcję sterownika producent dołącza do kotła, ale nie publikuje jej do pobrania. Napisz do nas, jeśli chcesz ją przeczytać przed zakupem.
